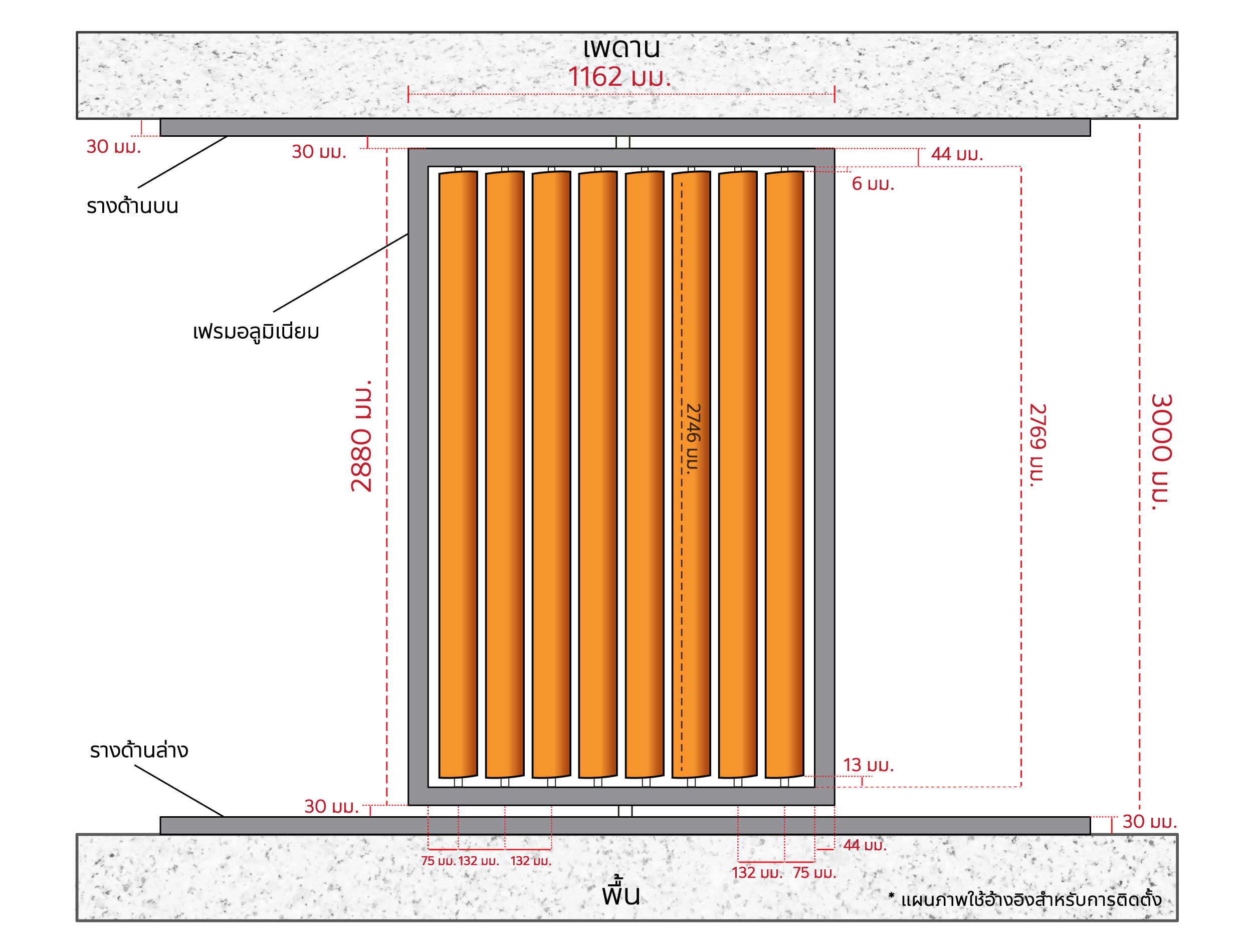

①   แผนภาพการติดตั้งด้านบน สมมุติให้ความสูงรวมจากพื้นถึงเพดานที่ 3,000 มม. ความกว้างของเฟรมมาตรฐานคือ
       1,162 มม. โดยมี ไม้เทียมบานเกล็ดวงรี 8 เส้นอยู่ภายในเฟรม

②   วิธีการคำนวณ ความสูงของเฟรมที่ต้องการและความสูงของไม้เทียมบานเกล็ด
       สามารถใช้สูตร :

       ความสูงของเฟรม =    ความสูงทั้งหมด (พื้นถึงเพดาน) - 2 x 30 มม. (ความสูงของรางด้านบน/ด้านล่าง)
                                           - 2 x 30 มม. (ช่องว่างด้านบน/ด้านล่าง)

       ความสูงบานเกล็ด =   ความสูงของเฟรม - 2 x 44 มม. (ความกว้างของเฟรมด้านบน/ด้านล่าง) - 8 มม. (ช่องว่างด้านบน)
                                           - 13 มม. (ช่องว่างด้านล่าง) - 2 มม. (ความหนาของเพลทด้านบน/ด้านล่าง)

       ความสูงของไม้ =       ความสูงบานเกล็ด - 8 มม.(ช่องว่างด้านบน) - 13 มม.(ช่องว่างด้านล่าง)
                                           - 2 มม. (ความหนาของเพลทด้านบน/ด้านล่าง)


* ตัวอย่าง : ถ้าความสูงทั้งหมดคือ 3,000 มม.
                   ความสูงของเฟรมจะเป็น : 3000 - 60 - 60 = 2,880 มม.
                   ความสูงของไม้เทียมบานเกล็ดจะเป็น : 2,880 - 88 - 8 - 13 - 2 = 2,769 มม.
                   ความสูงของไม้จะเป็น(ไม้เต็มเส้นขนาด2850 มม.) : 2769 - 8 - 13 - 2 = 2,746 มม.

หมายเหตุ : แผนภาพนี้คำนวณในกรณีลูกค้าติดตั้งเพลทแบบมีขาด้านล่าง (BOTTOM PLATE WITH WING)
                   หากลูกค้าติดตั้งเพลทล่างแบบธรรมดาช่องว่างด้านล่างจะเปลี่ยนเป็น 9 mm
